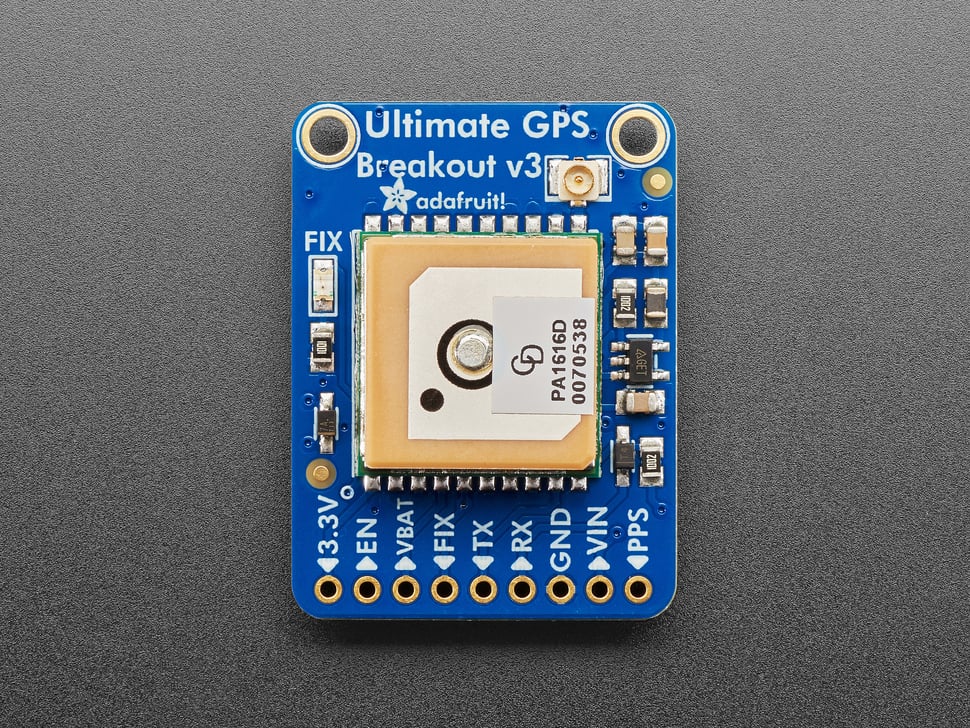

Adafruit Ultimate GPS Breakout GLONASS + GPS – PA1616D
Le module GPS Adafruit Ultimate PA1616D est un module de positionnement haute performance combinant les réseaux satellites GPS et GLONASS pour une couverture mondiale améliorée. Basé sur le chipset MTK3333, il offre une sensibilité de réception exceptionnelle et une mise à jour rapide de la position, ce qui en fait un choix de référence pour les ingénieurs, makers et entreprises développant des systèmes de navigation, de suivi de véhicules ou de data-logging au Maroc.
Description du produit
Ce module s’appuie sur le chipset MTK3333, un récepteur GNSS de haute qualité capable de suivre jusqu’à 33 satellites simultanément sur 99 canaux de recherche. Sa sensibilité de réception élevée (-165 dBm en tracking) lui permet de conserver un signal GPS même dans des conditions difficiles (zones urbaines denses, couverture partielle). Grâce au support combiné GPS et GLONASS, la couverture satellite est significativement améliorée par rapport à un module GPS seul, notamment dans les régions où la visibilité satellite GPS est limitée.
Le module peut fournir jusqu’à 10 mises à jour de position par seconde, ce qui le rend particulièrement adapté aux applications de suivi à haute vitesse ou de journalisation de données à haute fréquence. Sa consommation électrique reste très faible, avec environ 29 mA en mode tracking.
Adafruit a intégré de nombreuses fonctionnalités pratiques : un régulateur de tension 3.3V à faible chute (ultra-low dropout) permettant une alimentation entre 3.3V et 5.5VDC, des entrées compatibles avec une logique 5V, une broche ENABLE pour couper le module via une simple broche de microcontrôleur, ainsi qu’un emplacement pour pile bouton CR1220 (non incluse) permettant de conserver l’horloge temps réel (RTC) et d’accélérer les démarrages à chaud. Une LED rouge indique l’état de recherche du signal (clignotement à 1Hz en recherche, une fois toutes les 15 secondes lorsque le signal est acquis).
Ce module dispose également d’une antenne patch céramique intégrée ainsi que d’un connecteur uFL permettant de brancher une antenne active externe 3V pour une meilleure réception, avec détection et bascule automatiques entre les deux antennes. Il intègre en outre une capacité de journalisation de données (data-logging) intégrée appelée LOCUS, exploitable via la bibliothèque logicielle fournie par Adafruit.
Important : ce module fonctionne sur le chipset MTK3333, différent de l’ancien chipset MTK3339 utilisé sur la version GPS classique d’Adafruit. Les trames NMEA commencent par *GN∗(aulieude∗GN* (au lieu de * GP*) lorsque le GPS et le GLONASS sont actifs simultanément, et les commandes de requête d’antenne diffèrent légèrement entre les deux chipsets.
Caractéristiques principales
- Chipset MTK3333, support combiné GPS + GLONASS
- Suivi jusqu’à 33 satellites, recherche sur 99 canaux
- Sensibilité de tracking : -165 dBm
- Jusqu’à 10 mises à jour de position par seconde
- Antenne patch céramique intégrée + connecteur uFL pour antenne active externe
- Régulateur de tension 3.3V ultra-low dropout, alimentation 3.0-5.5VDC
- Entrées compatibles logique 5V
- Broche ENABLE pour mise en veille du module
- Emplacement pour pile CR1220 (RTC et démarrages à chaud)
- Capacité de journalisation de données intégrée (LOCUS)
- Sortie PPS (Pulse-Per-Second) synchronisée sur acquisition du signal
- LED d’état de fix GPS
Spécifications techniques
| Caractéristique | Détail |
|---|---|
| Chipset | MTK3333 |
| Satellites suivis / recherchés | 33 tracking / 99 recherche |
| Réseaux supportés | GPS + GLONASS |
| Taille de l’antenne patch | 15 x 15 x 4 mm |
| Fréquence de mise à jour | 1 à 10 Hz |
| Précision de position | < 3 mètres |
| Précision de vitesse | 0,1 m/s |
| Démarrage à chaud/froid | 34 secondes |
| Sensibilité d’acquisition | -145 dBm |
| Sensibilité de tracking | -165 dBm |
| Vitesse maximale mesurable | 515 m/s |
| Tension d’alimentation (Vin) | 3,0 à 5,5 VDC |
| Courant de fonctionnement | 34 mA (acquisition), 29 mA (tracking) |
| Sortie de données | NMEA 0183, 9600 bauds par défaut, logique 3V, entrées compatibles 5V |
| Fonctionnalités avancées | DGPS/WAAS/EGNOS, AGPS (mode hors-ligne EPO jusqu’à 14 jours), détection de brouillage et de multi-trajets |
| Dimensions | 34,2 x 25,3 x 11,4 mm |
| Poids | 9,0 g |
| Conformité | RoHS 2 (2011/65/EU et 2015/863/EU) |
Applications
- Systèmes de navigation et de suivi de véhicules
- Data-logging GPS haute fréquence
- Drones et robots mobiles nécessitant un positionnement précis
- Trackers GPS portables et applications de géolocalisation
- Projets éducatifs sur la navigation par satellite
- Applications nécessitant un timing précis (via sortie PPS)
Compatibilité
- Compatible Arduino et CircuitPython (bibliothèque dédiée avec parsing en arrière-plan)
- Compatible avec les piles bouton CR1220 pour l’alimentation du RTC (non incluse)
- Compatible avec les antennes GPS actives externes 3V via connecteur uFL (adaptateur uFL vers SMA recommandé pour antennes à connecteur SMA)
Contenu de l’emballage
- 1x module Adafruit Ultimate GPS PA1616D assemblé et testé
- 1x support pour pile bouton CR1220 (pré-soudé)
Non inclus : pile bouton CR1220, antenne GPS active externe, adaptateur uFL vers SMA.
