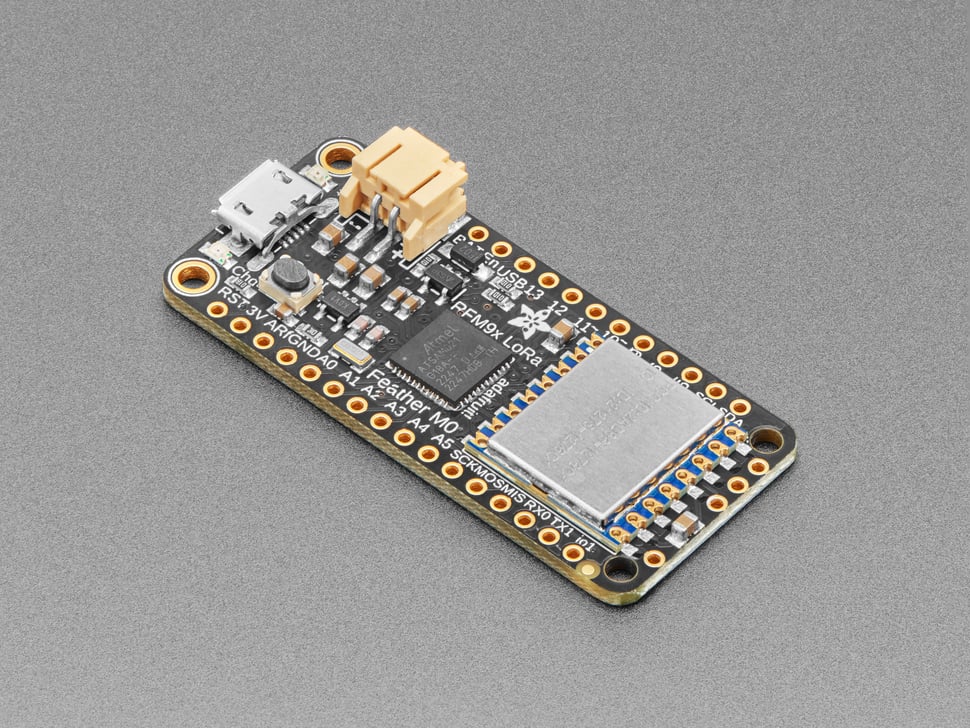

Cette carte appartient à la célèbre famille Feather d’Adafruit, un format standardisé et compact pensé pour les projets portables et alimentés par batterie. Elle intègre un processeur ATSAMD21G18 ARM Cortex M0, le même que celui utilisé sur l’Arduino Zero, associé à un module radio RFM9x LoRa (SX127x) fonctionnant sur les bandes de fréquences libres 868/915 MHz.
Contrairement au Bluetooth, au WiFi ou au ZigBee, la technologie LoRa privilégie la portée plutôt que le débit : elle n’est pas adaptée à la transmission audio/vidéo, mais excelle dans l’envoi de petits paquets de données sur de longues distances avec une consommation électrique très réduite. Selon les tests initiaux du fabricant avec une antenne filaire quart d’onde, une portée de plus de 2 km en visibilité directe est atteignable, pouvant aller jusqu’à 20 km avec des antennes directionnelles et des réglages optimisés.
La carte dispose d’un connecteur pour batterie Lithium-Polymère 3.7V avec circuit de charge intégré, d’un port micro-USB natif pour la programmation (compatible Arduino IDE) et le débogage série, ainsi que de nombreuses broches d’entrée/sortie pour connecter capteurs et actionneurs.
Caractéristiques principales
- Microcontrôleur ATSAMD21G18 ARM Cortex M0 cadencé à 48 MHz, logique 3.3V
- 256 Ko de mémoire Flash et 32 Ko de RAM
- Module radio LoRa RFM9x (SX127x) avec interface SPI, bande 900MHz (réglable entre 868MHz et 915MHz par logiciel)
- Puissance de sortie radio réglable de +5 à +20 dBm (jusqu’à 100 mW)
- Support USB natif avec bootloader USB intégré (pas besoin de puce FTDI)
- Circuit de charge de batterie LiPo intégré (100 mA) avec LED d’indication
- Broche analogique dédiée au suivi de la tension de la batterie
- 20 broches GPIO au total, dont 8 PWM, 10 entrées analogiques et 1 sortie analogique
- Interfaces matérielles Série, I2C et SPI
- LED rouge programmable sur la broche 13
- Bouton de réinitialisation (reset) et broche d’activation/désactivation (enable)
- 4 trous de fixation pour montage mécanique
Spécifications techniques
| Caractéristique | Détail |
|---|---|
| Microcontrôleur | ATSAMD21G18 (ARM Cortex M0) |
| Fréquence CPU | 48 MHz |
| Tension logique | 3.3V |
| Mémoire Flash | 256 Ko |
| Mémoire RAM | 32 Ko |
| Module radio | RFM9x LoRa (SX127x) |
| Bande de fréquence | 900 MHz (868/915 MHz configurable logiciel) |
| Puissance de sortie radio | +5 à +20 dBm (jusqu’à 100 mW), réglable en logiciel |
| Consommation radio | ~300 µA en veille profonde, ~120 mA en pic d’émission (+20dBm), ~40 mA en écoute active |
| Interface radio | SPI |
| Broches GPIO | 20 |
| Broches PWM | 8 |
| Entrées analogiques | 10 |
| Sortie analogique | 1 |
| Interfaces de communication | UART, I2C, SPI, USB natif |
| Connecteur batterie | LiPo 3.7V avec chargeur intégré (100 mA) |
| Dimensions | 50,8 x 23,0 x 7,2 mm (sans connecteurs soudés) |
| Poids | 5,6 g |
| Conformité | RoHS 2 (2011/65/EU et 2015/863/EU) |
Applications
- Réseaux de capteurs sans fil longue portée (IoT rural ou industriel)
- Stations météo connectées et surveillance environnementale
- Systèmes de télémétrie et de suivi (agriculture, logistique)
- Nœuds et passerelles pour réseaux LoRaWAN / The Things Network
- Domotique et automatisation à distance
- Projets éducatifs et prototypage embarqué
Compatibilité
- Compatible Arduino IDE via bootloader USB natif
- Compatible CircuitPython
- Fonctionne avec les réseaux LoRaWAN et The Things Network (via bibliothèques dédiées)
- Compatible avec les batteries LiPo 3.7V au format connecteur JST
Contenu de l’emballage

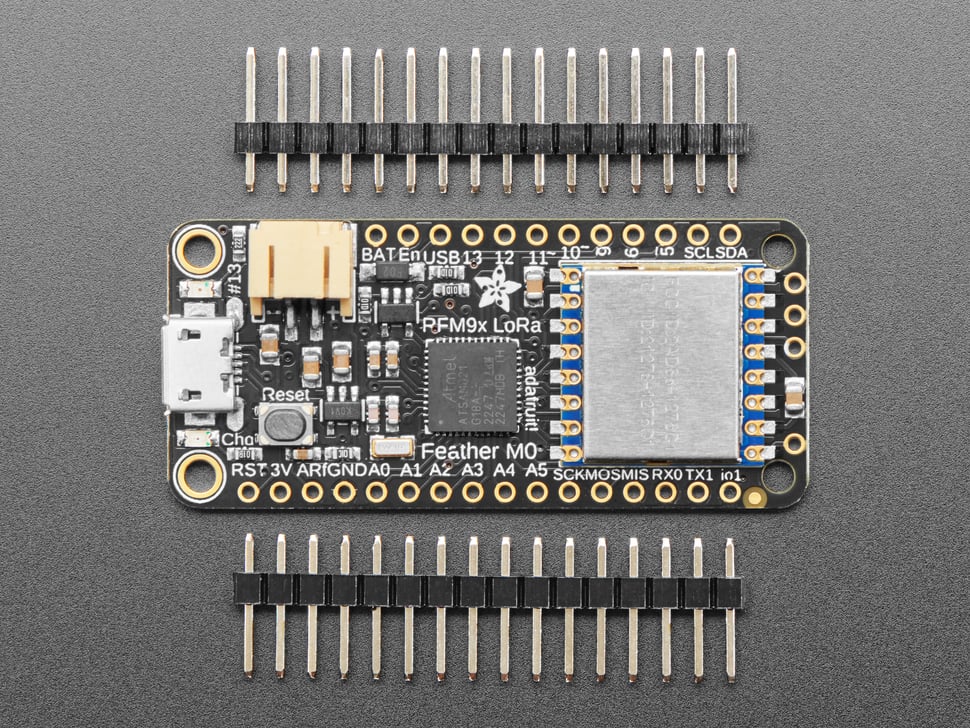

- 1x carte Adafruit Feather M0 LoRa RFM95 900MHz, assemblée et testée
- Connecteurs (headers) fournis à souder soi-même
Non inclus : batterie LiPo, câble USB, antenne (un simple fil est à souder pour créer l’antenne, ou un connecteur uFL est disponible pour antenne externe).
